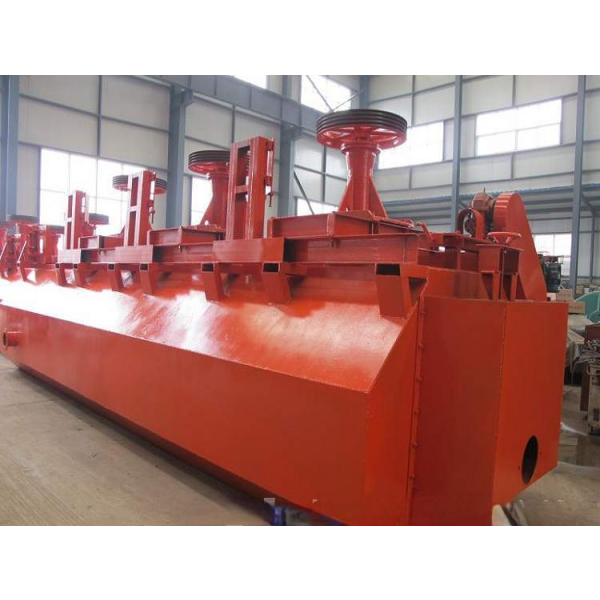

Die Flotationsmaschine des Typs JJF ist eine hocheffiziente und energiesparende Flotationsanlage mit selbstabsorbierendem mechanischem Rührwerk. Durch das innovative Design des Senkbodens und des Ablenkungsrohrs hat sie die Probleme des Absinkens des Tanks, des Anhaltens und des Entleerens des Erzes, die bei herkömmlichen Flotationsmaschinen leicht auftreten können, effektiv gelöst. Mit seinen hervorragenden Eigenschaften wie gleichmäßiger Flüssigkeitsspiegel, stabile Schaumschicht, hohe Ausbeute und geringer Energieverbrauch eignet sich dieses Gerät besonders für die Bildung einer gemeinsamen Einheit mit einer SF-Flotationsmaschine, um effiziente und zuverlässige Flotationslösungen für Mineralaufbereitungsanlagen zu bieten.
Der Arbeitsprozess der JJF-Flotationsmaschine ist ein effizienter Gas-Flüssigkeit-Feststoff-Dreiphasen-Mischungs- und Trennungsprozess:
Luft-Schlamm-Mischung: Wenn sich das zylindrische Laufrad dreht, wird in Zusammenarbeit mit dem speziellen Zirkulationskanal, der durch das Führungsrohr und den Zwischenboden gebildet wird, die Luft eingeatmet und der Schlamm wird gleichzeitig vom Boden eingeatmet, um eine vollständige Mischung zu erreichen.
Güllezirkulation: Das Umlenkrohr leitet die Gülle, um eine gute interne Zirkulation zu bilden, die die Suspension der Partikel gewährleistet und Sedimentation verhindert.
Mineralienabscheidung: Unter Rühren und Blasenbildung lagern sich hydrophobe (wasserabweisende) Mineralien selektiv an die Blasen an und schwimmen auf, um eine Schaumschicht zu bilden; hydrophile Mineralien bleiben in der Gülle.
Schaumstabilisierung: Der schirmförmige Dispersionsdeckel trennt den Flotationsbereich vom Rührbereich, wodurch der Flüssigkeitsspiegel und die Schaumschicht wirksam stabilisiert werden und das Auskratzen des Konzentrats erleichtert wird.
Horizontale Konfiguration: Bei der Arbeit mit der SF-Flotationsmaschine kann eine horizontale Konfiguration realisiert werden, und der Schlamm fließt durch die Pumpleistung der Anlage selbst, ohne dass ein Höhenunterschied und eine Schaumpumpe erforderlich sind.
| Struktur Vorteil | Leistungsvorteile |
|---|---|
| ✅ Innovatives Doppelboden- und Ablenkungsdesign: verhindert im Wesentlichen das Absetzen der Trübe, keine Notwendigkeit, das Erz beim Anhalten der Maschine abzulassen, einfache Bedienung und Wartung. | ✅ Hohe Ausbeute: die Ausbeute kann um 1-2% im Vergleich zu herkömmlichen Flotationsmaschine erhöht werden, und die Trennwirkung ist besser. |
| ✅ Zylindrisches Laufrad: Geringe Eintauchtiefe, niedrige Umfangsgeschwindigkeit, gute Verschleißfestigkeit und lange Lebensdauer. | ✅ Geringer Energieverbrauch und große Verarbeitungskapazität: Die optimierte Bauweise reduziert den Energieverbrauch erheblich und gewährleistet gleichzeitig die Leistung. |
| ✅ S chirmförmiger Dispergierdeckel: stabilisiert effektiv den Flüssigkeitsstand, sorgt für eine glatte Schaumschicht, erleichtert die Sekundäranreicherung und verbessert die Konzentratqualität. | ✅ Einfache Bedienung und niedrige Wartungskosten: keine Sorgen über sinkende Tanks, lange Lebensdauer der Teile und Komponenten und niedrige Gesamtbetriebskosten. |
| ✅ Gemeinsame Einheitskonfiguration: perfekt abgestimmt mit SF-Typ Flotationsmaschine (Inhalationstank), verwendet als DC-Tank, bildet eine horizontale Konfiguration des Flotationsprozesses, ohne die Notwendigkeit für Tropfen und Schaumpumpe, vereinfacht den Prozess, spart Investitionen und Platz. |
| Modell | Tankvolumen (m³) | Laufrad-Durchmesser (mm) | Produktionskapazität (m³/min) | Leistung des Hauptmotors (kw) | Gesamtabmessungen (L×B×H mm) | Gewicht des Einzeltanks (kg) |
|---|---|---|---|---|---|---|
| JJF-1 | 1 | 280 | 0.3～1 | 5.5 | 1400×1400×650 | 1230 |
| JJF-2 | 2 | 280 | 0.5～2 | 7.5 | 1400×1400×1150 | 1437 |
| JJF-3 | 3 | 350 | 1~3 | 11 | 1500×1850×1200 | 1740 |
| JJF-4 | 4 | 410 | 2～6 | 11 | 1600×2150×1250 | 2100 |
| JJF-5 | 5 | 410 | 2～6 | 11 | 1600×2150×1550 | 2300 |
| JJF-8 | 8 | 540 | 4～10 | 22 | 2200×2900×1400 | 4500 |
| JJF-10 | 10 | 540 | 4～12 | 22 | 2200×2900×1700 | 4800 |
| JJF-16 | 16 | 700 | 5～16 | 37 | 2850×3800×1600 | 8000 |
| JJF-20 | 20 | 730 | 5～20 | 37 | 2850×3800×2000 | 8500 |
Hinweis: Die Leistung des passenden Rührmotors ist in der Tabelle nicht aufgeführt. Ab dem JJF-8 werden das Behältervolumen und die Verarbeitungskapazität stark erhöht, was für mittlere und große Mineralaufbereitungsanlagen geeignet ist.
Typisches Anwendungsschema: SF/JJF-Kombigerät
Die SF-Flotationsmaschine wird als Saugtank verwendet: Sie ist am Kopf der Anlage angeordnet und nutzt ihre starke Selbstabsorptionsfähigkeit, um die Erzaufschlämmung aus dem vorderen Kanal anzusaugen.
Die Flotationsmaschine des Typs JJF dient als Gleichstromtank: Sie ist im hinteren Bereich horizontal in Reihe geschaltet, so dass der Schlamm durch den Flüssigkeitsunterschied auf natürliche Weise fließt und eine hocheffiziente und energiesparende Flotationsproduktionslinie entsteht.
Vorteil: kompakte Konfiguration, kein Höhenunterschied und kein komplexes Schaumpumpensystem erforderlich, geringer Energieverbrauch, einfache Bedienung und Verwaltung.
Professionelle Unterstützung durch Service:
Gemeinsames Design der Einheit: Bereitstellung des optimalen SF/JJF-Konfigurationsschemas.
Installation, Inbetriebnahme und Schulung: Professionelles Team vor Ort und komplette Schulung für Betrieb und Wartung.
Ersatzteilversorgung: Bereitstellung von Original-Verschleißteilen (z. B. Laufrad, Stator, Buchsen usw.) zur Gewährleistung der Anlagenleistung.
Prozessoptimierung: Wir bieten Lösungen zur Verbesserung der Rückgewinnungsrate und technische Modifikationen.
Die Flotationsmaschine des Typs JJF ist mit ihrer einzigartigen Konstruktion, ihrem hervorragenden Leistungsindex und ihrer perfekten Kompatibilität mit der Flotationsmaschine des Typs SF zu einer der bevorzugten Ausrüstungen in modernen Flotationsanlagen geworden, insbesondere in großen und mittelgroßen Erzaufbereitungsanlagen, die eine hohe Effizienz, Energieeinsparung und einen stabilen Betrieb erfordern. Sie stellt eine wichtige Richtung in der Entwicklung der mechanischen Rührwerksflotationsmaschinentechnologie dar und ist eine zuverlässige Garantie für die Verbesserung der wirtschaftlichen Vorteile der Mineralaufbereitung.
