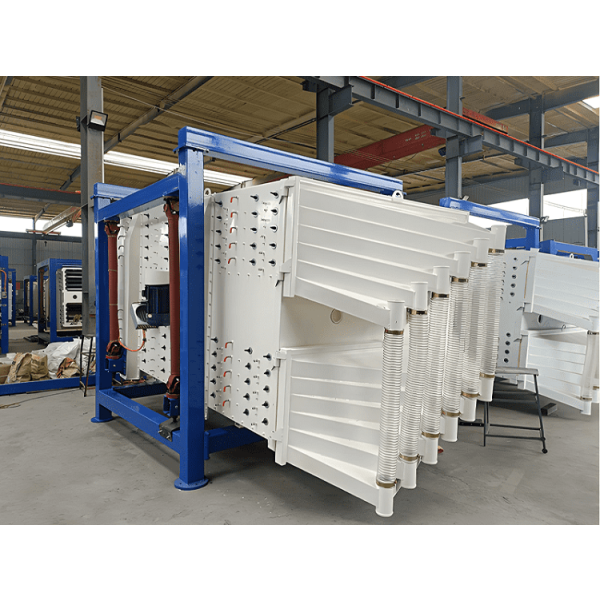

Quadratische Taumelsiebe

Übersicht über das Quadratische Schwingsieb

Das quadratische Schwingsieb (auch bekannt als Pendelschwingsieb, Präzisionsschwingsieb ) ist eine Art hochpräzises und hocheffizientes Siebgerät, das die kombinierte Bewegung von Vibration und Schwingen kombiniert. Es ermöglicht eine genaue Klassifizierung von Granulaten, Pulvern und Schlämmen, indem es die traditionelle manuelle Siebung simuliert - d.h. eine sanfte Hin- und Herbewegung und ein Schaukeln.

Seine Haupteigenschaften sind hohe Siebpräzision, große Kapazität, ohne die Partikelstruktur des Materials zu zerstören, weit verbreitet in der chemischen Industrie, Metallurgie, Nichteisenmetallen, Lebensmitteln, Schleifmitteln und anderen Industrien, die hohe Siebeffizienz und Präzision erfordern.

Technische Merkmale des quadratischen Schwingsiebs

1. Hohe Präzision und hohe Leistung: Die einzigartige Schwingbewegung sorgt dafür, dass das Material auf der Siebfläche vollständig dispergiert wird und nahe an den Sieblöchern liegt, was die Siebeffizienz und -präzision erheblich verbessert.

2. Stabiler Betrieb und lange Lebensdauer: vernünftiges Design, robuste Struktur, weiche Bewegung, geringe Auswirkung auf das Fundament der Ausrüstung und die Materialien, reibungsloser und zuverlässiger Betrieb und lange Lebensdauer.

3. Energieeinsparung und Umweltschutz: geringer Stromverbrauch, geringe Geräuschentwicklung, weniger Staubaustritt, entspricht den Anforderungen einer umweltfreundlichen Produktion.

4. Einzigartiger Maschenrahmen und Maschenreinigungsvorrichtung: Das spezielle Design des Maschenrahmens und das Maschenreinigungssystem, wie z.B. der springende Ball, verhindern effektiv das Verstopfen des Siebes, verlängern die Lebensdauer des Siebes und sorgen für hohe Produktivität und Präzision.

5. Modulares Design, hohe Flexibilität: Einschichtige, mehrschichtige (bis zu 5 Schichten) können nach Belieben gewählt werden, und die Auslassöffnung kann um 360° gedreht und eingestellt werden, was für die Anordnung und Verbindung mit der Montagelinie praktisch ist.

6. Einfache Wartung, niedrige Kosten: standardisierte und professionelle Produktion von Vibrationssiebzubehör, einfach zu ersetzen, sicherer und zuverlässiger Betrieb, spart Wartungskosten.

7. Breite Anwendbarkeit: es kann effektiv Materialien in verschiedenen Formen wie Granulat, Pulver, Schlamm und so weiter sieben.

Arbeitsprinzip des quadratischen Schwingsiebs

Das Arbeitsprinzip des quadratischen Schwingsiebs wird im Wesentlichen durch die exzentrische Radstruktur des Motors angetrieben, wodurch eine hin- und hergehende Trägheitskraft um die feste Achse erzeugt wird.

Nach dem Start des Geräts bewirkt diese Trägheitskraft, dass der Siebkasten (Rüttelkörper) wie eine Wiege hin und her geschüttelt wird. Die Siebfläche und der Siebkasten als Ganzes schwingen periodisch, wodurch das Material auf der Siebfläche in eine gerichtete, springende Bewegung versetzt wird.

Bei diesem Prozess:

• Die Partikel, die kleiner sind als die Sieblöcher, haben mehr Möglichkeiten, durch die Sieblöcher zu gelangen und werden zum Siebmaterial.

• Das Material, das größer als die Löcher ist, wird durch das kontinuierliche Taumeln und Springen entlang der Siebfläche nach vorne bewegt und schließlich aus der Auslassöffnung entladen und zum Siebmaterial.

Die Siebfläche ist in der Regel horizontal oder leicht geneigt (0°-5° ) angeordnet, und der Neigungswinkel kann zur Anpassung an unterschiedliche Materialeigenschaften eingestellt werden.

Tabelle der wichtigsten technischen Parameter des quadratischen Schüttelsiebs

Hinweis: WELL-2036 ist das Modell mit der größten effektiven Siebfläche in der Liste. Der Neigungswinkel der Siebfläche, die Drehfrequenz und der Siebkastenhub sind einstellbare Parameter, die je nach Materialeigenschaften optimal eingestellt werden können, um den besten Siebeffekt zu erzielen.
