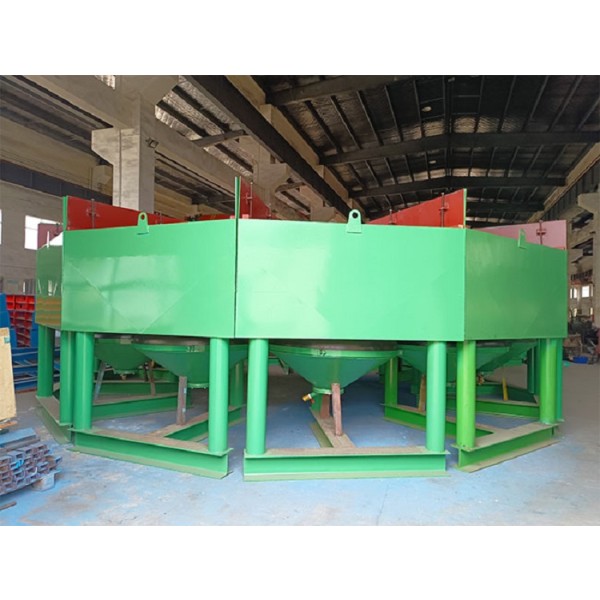

Hydraulischer Radial-Jigger

Produktübersicht

Die hydraulische Setzmaschine DYTA-7750 ist ein hocheffizientes Gerät zur Schwerkraftabscheidung, das auf der Grundlage traditioneller Geräte vollständig optimiert und verbessert wurde. Es verwendet ein innovatives mechanisch-hydraulisches Antriebssystem, das den Hauptübertragungszylinder durch die Nocke schiebt, um elektrische Energie effizient in mechanische und hydraulische Energie umzuwandeln und den Setzkegelschaufel anzutreiben, um starke Auf- und Abwärtspulsationen zu erzeugen. Ausgestattet mit einem elektromagnetischen, geschwindigkeitsregulierenden Asynchronmotor, kann er eine stufenlose Hubeinstellung von 0-90 Mal/Minute realisieren, die perfekt an die Sortieranforderungen verschiedener Mineralien wie alluviales Gold, alluviales Zinn, Diamant, Wolfram, Mangan, Hämatit usw. angepasst ist.

Mit seiner riesigen Aufbereitungsfläche, seiner ausgezeichneten Verarbeitungskapazität, seinen bemerkenswerten energie- und wassersparenden Eigenschaften und seiner kompakten Struktur ist dieses hydraulische Aufbereitungsgerät die erste Wahl für den Aufbereitungsbetrieb von Bergbauschiffen und Landminen im In- und Ausland geworden, mit hervorragenden Anwendungsergebnissen.

Wesentliche Vorteile

• Extreme Energieeinsparung und führende Kosten

  • Energieeinsparung bis zu 55%: Die Gesamtleistung des Neun-Kammer-Modells beträgt nur 11,6 kW, was die Betriebskosten erheblich reduziert.

  • Wassereinsparung 60%-70%: Die Wassermenge unter dem Sieb beträgt nur 1/4 der Menge des traditionellen Jiggers, was die Belastung durch die Wasserversorgung reduziert, besonders geeignet für wasserarme Gebiete.

• Fortschrittlicher Antrieb, hohe Effizienz beim Sortieren

  • Hydraulisches Antriebssystem: reibungsloser Betrieb, starke Leistung, vereinfachte Struktur, Zuverlässigkeit übertrifft den mechanischen Antrieb bei weitem.

  • Sägezahnwellen-Pulsationskurve: erzeugt einen asymmetrischen Wasserfluss mit schnellem Anstieg und langsamem Abfall, optimiert die Auflockerung und Schichtung des Bodens und verbessert die Rückgewinnungsrate von feinkörnigen Schwermineralen erheblich.

• Große Aufbereitungskapazität und hohe Anpassungsfähigkeit

  • Großflächiges Design: Die große Setzfläche in Verbindung mit dem fächerförmigen Tankdesign gewährleistet eine hohe Aufbereitungskapazität und optimiert die Rückgewinnung feiner Körner.

  • Stufenlose Geschwindigkeitsregulierung: Die Hubzahl kann im Bereich von 0-90 Hüben/Minute frei eingestellt werden, wodurch eine flexible Anpassung an verschiedene Mineralienarten und Korngrößenzusammensetzungen möglich ist.

• Kompakt, stabil und zuverlässig

  • Kompakte Struktur: kleine Grundfläche, besonders geeignet für Bergbauschiffe und andere mobile Plattformen mit begrenztem Platzangebot.

  • Einfache Wartung: benutzerfreundliches Design, geringe Ausfallrate, einfache Installation, Bedienung und routinemäßige Wartung, anpassungsfähig an raue Arbeitsbedingungen.

Anwendbarer Mineralienbereich

• Edelmetalle: Alluviales Gold

• Nichteisenmetalle: Angeschwemmtes Zinn, Wolframerz

• Eisenmetalle: Manganerz, Hämatit

• Nichtmetallische Mineralien: Diamant, Baryt

Leistungsvergleich mit traditionellem Jigger

Typische Anwendungsszenarien

• Schruppbetrieb von Bergbauschiffen (Goldbergbauschiffe, Zinnbergbauschiffe, usw.)

• Landgestützte Schwemmlandaufbereitungsanlagen mit großen Durchsätzen

• Gewinnung von fein- und mikrofeinkörnigen Schwermineralien (z.B. Alluvialgold, Kassiterit)

• Alte Absetzteiche, Wiederverwendung von Reststoffen

Drei Gründe für die Wahl des hydraulischen Jigger DYTA-7750

1. Bemerkenswerte wirtschaftliche Vorteile: Starke Reduzierung des Energieverbrauchs von Wasser und Strom, direkte Verbesserung der Kapitalrendite, und der Vorteil der Betriebskosten ist offensichtlich.

2. Hervorragende Sortierleistung: Die fortschrittliche Sägezahnwellen-Pulsationstechnologie sorgt für eine höhere Gewinnungsrate und Konzentratqualität, besonders gut bei der Gewinnung von feinkörnigen Mineralien.

3. Langlebig und zuverlässig: Das hydraulische System ist stabil, anpassungsfähig und leicht zu warten, was eine kontinuierliche Produktion ohne Probleme gewährleistet.

Technische Parameter
