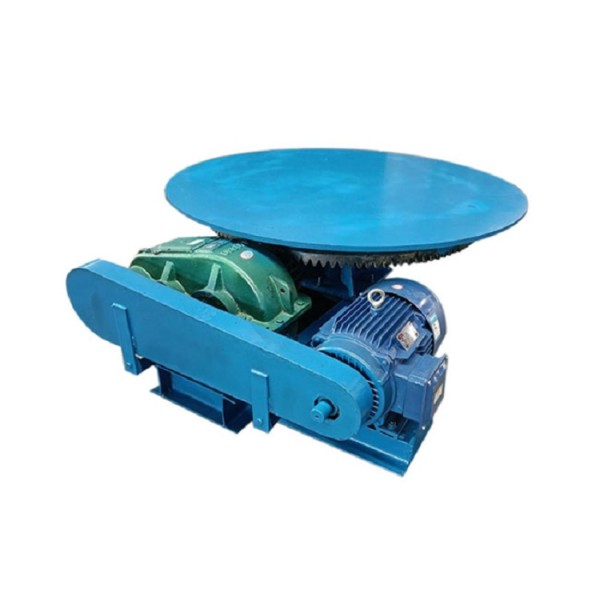

Scheibenbeschicker Übersicht
Der Scheibendosierer der Serie ZC ist eine kontinuierliche und gleichmäßige Dosieranlage für pulverförmige, körnige und kleinstückige Materialien. Durch die synergetische Wirkung der rotierenden Scheibe und des feststehenden Abstreifers wird eine präzise Steuerung der Dosiermenge erreicht. Durch den stabilen Betrieb, die flexible Einstellung und die hohen Belastungseigenschaften wird das Gerät zum wichtigsten Dosiergerät in vielen industriellen Prozessen.
Das Gerät ist in zwei Ausführungen erhältlich: Der offene Typ eignet sich für trockene und lose Materialien; der geschlossene Typ ist speziell für Materialien mit hohem Schlammanteil, hoher Feuchtigkeit und starker Viskosität konzipiert, was das Anhaften von Staub und Wänden wirksam verhindern kann. Er ist weit verbreitet in Mineralienaufbereitungsanlagen, Schmelzwerken, Zementwerken, Sandminen und mechanisierten Gießereien und wird in der Regel unter dem Trichter installiert, um die Materialien gleichmäßig dem nächsten Prozess zuzuführen.
Funktionsprinzip des Scheibenaufgebers
-
Materialanhäufung: Das Schüttgut gelangt vom oberen Trichter in den Aufnahmezylinder und sammelt sich durch sein Eigengewicht auf der Oberfläche der rotierenden Scheibe entlang der Zylinderwand.
-
Voreinstellung: Durch die Einstellung des Spaltes zwischen der Hülse und der Scheibe kann der natürliche Stapelwinkel des Materials auf der Scheibenoberfläche gesteuert werden, wodurch die Menge des zuzuführenden Materials anfänglich beeinflusst wird.
-
Abstreifen und Zuführen: Die Scheibe dreht sich mit konstanter Geschwindigkeit, angetrieben durch die Antriebsvorrichtung, und die auf der Scheibenoberfläche aufgestapelten Materialien werden durch den feststehenden Abstreifer blockiert und von der Scheibe abgestreift und fallen in den darunter liegenden Aufnahmetrichter.
-
Präzise Steuerung: Durch die Einstellung des Spalts zwischen Austragskratzer und Scheibe oder die Änderung der Drehgeschwindigkeit der Scheibe kann eine präzise und flexible Steuerung der Zuführmenge erreicht werden.
Antriebsweg: Motor → Riemenrad → Schneckengetriebe → Drehung der Scheibe.
Wesentliche Vorteile und Merkmale des Scheibenbeschickers
| Leistungsvorteile |
Aufbau und Betrieb Vorteile |
| ✅ Gleichmäßige und stabile Beschickung: Die rotierende Scheibe sorgt für einen kontinuierlichen und pulsationsfreien Materialfluss und gewährleistet einen stabilen Betrieb der nachfolgenden Prozesse. |
✅ Flexible und präzise Einstellung: Die Dosiermenge kann einfach und präzise gesteuert werden, indem die Höhe der Hülse und die Position des Abstreiferseingestellt werden, ohne die Maschine anzuhalten. |
| ✅ Breiter Anwendungsbereich: Es kann eine breite Palette von Materialien von Pulver bis hin zu kleinen Klumpen (bis zu 50 mm ), wie Erze, Schlacke, Kalkstein, Ton und so weiter verarbeiten. |
✅ Einfache und robuste Struktur: einfache Bauweise, große Tragfähigkeit, reibungsloser und zuverlässiger Betrieb, starke Anpassungsfähigkeit an raue Arbeitsbedingungen. |
| ✅ Gute Abdichtung (geschlossener Typ): das geschlossene Modell kann effektiv Staub kontrollieren, geeignet für viskose und mehrfach feuchte Materialien. |
✅ Einfache Bedienung und Wartung: einfache Bedienung, reibungsloser Betrieb; geringer täglicher Wartungsaufwand, niedrige Wartungskosten. |
| ✅ Hohe Effizienz und Energieeinsparung: geringer Laufwiderstand, niedriger Stromverbrauch und bemerkenswerter Energiespareffekt. |
✅ Bequeme Installation: es kann aufgehängt und unter dem Trichter installiert werden, mit kleiner Stellfläche und flexiblem Layout. |
Tabelle der wichtigsten technischen Parameter des Scheibenaufgebers der ZC-Serie
| Modell |
Durchmesser der Scheibe (mm) |
Rotationsgeschwindigkeit der Scheibe (U/min) |
Maximale Körnigkeit der Beschickung (mm) |
Zuführleistung (t/h) |
Motorleistung (kw) |
Gewicht (kg) |
| ZC300 |
ZC300 |
10 |
20 |
≤ 3.6 |
0.75 |
115 |
| ZC800 |
800 |
9 |
20 |
≤ 8.0 |
1.1 |
195 |
| ZC1000 |
1,000 |
9 |
20 |
≤ 12 |
1.5 |
263 |
| ZC1200 |
1200 |
7 |
20 |
≤ 18 |
1.5 |
1.5 |
| ZC1500 |
1500 |
7 |
20 |
≤ 22 |
3 |
755 |
| ZC2000 |
2000 |
6 |
20 |
≤ 80 |
(Y132S-4, ca. 5,5kW) |
- ≤ 80 (Y132S-4, ca. 5kW) |
Hinweis: Die Förderleistung kann je nach Materialeigenschaften (Dichte, Feuchtigkeit, Fließfähigkeit) und Einstellungsstatus variieren, die Tabelle ist der maximale Referenzwert. Die Motorleistung des zc2000 beträgt je nach Modell etwa 5,5 kW.
Anwendungsszenarien
-
Mineralverarbeitungs-/Schmelzanlagen: gleichmäßige Zuführung von Materialien zu Kugelmühlen, Brechern usw.
-
Zementwerk: Beschickung von Rohmühlen, Zementmühlen oder Verpackungsmaschinen.
-
Chemische/metallurgische Industrie: Förderung von Rohstoffen wie Kalkstein, Gips, Schlacke usw.
-
Gießerei: Quantitative Beschickung von Formsand.
-
Jeder Prozess, der eine kontinuierliche, gleichmäßige und einstellbare Zuführung erfordert.
Der Tellerdosierer der Serie ZC ist eine klassische, zuverlässige und wirtschaftliche volumetrische Dosieranlage. Sie ist nicht die modernste Dosierwaage, aber ihre unübertroffene Einfachheit, Zuverlässigkeit und Anpassungsfähigkeit an raue Materialien haben sie in vielen Industriebereichen unersetzlich gemacht. Für Anwendungen, die eine stabile, einstellbare, kontinuierliche Dosierung ohne extreme Anforderungen an die Dosiergenauigkeit erfordern, ist der Scheibendosierer immer eine optimale und kostengünstige Wahl.
