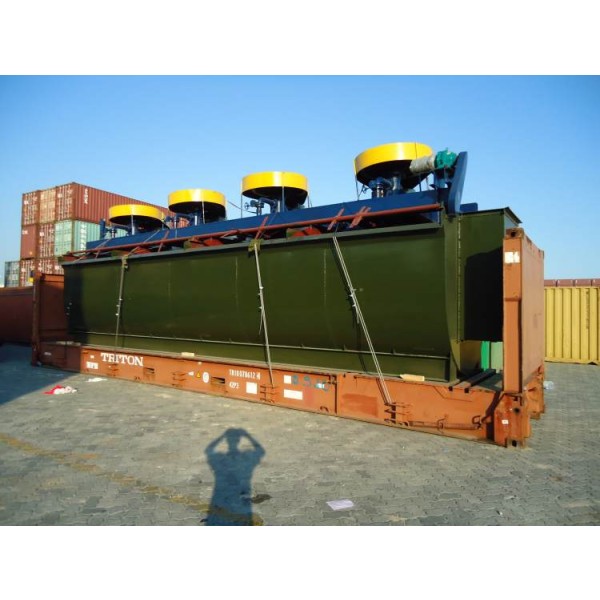

Die Flotationsanlage des Typs XCF-KYF ist eine energieeffiziente Flotationslösung für moderne Großanlagen zur Aufbereitung von Mineralien. Sie besteht aus der Flotationsmaschine des Typs XCF (selbstabsorbierender Schlamm) und der Flotationsmaschine des Typs KYF (Gleichstromzuführung). Die Anlage verfügt über einen innovativen U-förmigen Tank und ein Kegelrad mit großem Durchmesser und niedriger Drehzahl, das eine einfache Strömung mit horizontaler Konfiguration ermöglicht und keine Schaumpumpen benötigt. Sie hat bedeutende Vorteile wie eine große Verarbeitungskapazität, einen niedrigen Energieverbrauch, einen geringen Verbrauch an Chemikalien, eine einfache Bedienung und Wartung usw., was sie zur idealen Wahl für Schrupp- und Kehrverfahren in großen Mineralaufbereitungsanlagen macht.
Die XCF-KYF-Einheit erreicht eine hohe Effizienz durch die perfekte Abstimmung der beiden Behältertypen:
Schlammansaugung und Anfahren: Die Flotationsmaschine des Typs XCF als Ansaugtank kann mit ihrer einzigartigen Laufradstruktur den Schlamm und den Schaum aus der vorherigen Stufe selbst aufnehmen, ohne dass Schaumpumpen konfiguriert werden müssen, um den horizontalen Fluss des gesamten Flotationskreislaufs zu starten.
Belüftung und Sortierung: Die Flotationsmaschine des Typs KYF ist als Gleichstromtank auf Niederdruckluft angewiesen, die von einem externen Gebläse zugeführt und gleichmäßig durch den dazwischenliegenden Luftverteiler geleitet wird. Das Kegelrad mit großem Durchmesser sorgt für eine starke Durchmischung und erzeugt eine große Anzahl von mikrofeinen Luftblasen, um eine effiziente Trennung der Mineralien zu erreichen.
Förderung des Mineralschlamms: Der Mineralschlamm fließt auf natürliche Weise in der Anlage, indem er sich auf den durch die horizontale Anordnung entstehenden Flüssigkeitsunterschied stützt.
Schaumsammlung: Der mineralisierte Schaum wird durch den Abstreifmechanismus kontinuierlich abgeschabt, um das Konzentratprodukt zu erhalten.
| Strukturelle und strömungstechnische Vorteile | Leistung und wirtschaftliche Vorteile |
|---|---|
| Originelles synergetisches Design: XCF selbstansaugend und KYF DC ergänzen sich gegenseitig und bilden einen hocheffizienten pumpenlosen Kreislauf. | Erheblicher Energiespareffekt: Das Laufrad mit großem Durchmesser und niedriger Drehzahl kann im Vergleich zu herkömmlichen Flotationsmaschinen 30-50% Energie einsparen. |
| " U-förmiger Tankkörper: gute Zirkulation des Schlamms, verhindert effektiv Sandablagerungen und Erzansammlungen. | Geringer Verbrauch von Chemikalien: Durch die hervorragende Güllezirkulation und Luftdispersion können 10-15% der Chemikalien eingespart werden. |
| Horizontale Konfiguration: einfache Strömung, kompakte Anlagenkonfiguration und niedrige Kapitalinvestition. | Große Verarbeitungskapazität: großes Volumen des Einzeltanks, besonders geeignet für moderne, groß angelegte Erzaufbereitungsanlagen. |
| Hocheffizientes Laufradsystem: Konuslaufrad + Kurzflügelrotor, starke Mischkraft, geringer Verschleiß und lange Lebensdauer. | Hohe Rückgewinnungsrate: stabiles Schlammniveau und gleichmäßige Belüftung gewährleisten eine hohe Rückgewinnungsrate. |
| Keine Schaumpumpe: Der XCF-Tank saugt die Gülle selbst an, wodurch die hohe Ausfallrate der Schaumpumpe und ihre Wartungskosten vollständig entfallen. | Stabiler Betrieb: hoher Automatisierungsgrad, einfache Bedienung und Steuerung, sehr zuverlässiger Betrieb. |
| Modell | Effektives Volumen (m³) | Verarbeitungskapazität (m³/min) | Laufrad-Durchmesser (mm) | Drehzahl des Laufrads (r/min) | Maximale Füllmenge (m³/m²-min) | Leistung des Rührmotors (kw) | Gewicht des Einzeltanks (kg) |
|---|---|---|---|---|---|---|---|
| XCF-1 | 1 | 0.2 - 1.0 | 400 | 358 | 2.0 | 5.5 | 1154 |
| XCF-2 | 2 | 0.4 - 2.0 | 470 | 331 | 2.0 | 7.5 | 1659 |
| XCF-3 | 3 | 0.6 - 3.0 | 540 | 540 266 | 2.0 | 11 | 2259 |
| XCF-4 | 4 | 1.2 - 4.0 | 620 | 215 | 2.0 | 15 | 2669 |
| XCF-8 | 8 | 3.0 - 8.0 | 720 | 185 | 2.0 | 22 | 4435 |
| XCF-16 | 16 | 4.0 - 16.0 | 860 | 160 | 2.0 | 37 | 6568 |
| XCF-24 | 24 | 4.0 - 24.0 | 950 | 153 | 2.0 | 45 | 8000 |
| XCF-38 | 38.0 - 38.0 | 10.0 - 38.0 | 1050 | 148 | 2.0 | 45 | 11000 |
| XCF-40 | 40 | 10.0 - 38.0 | 1050 | 138 | 2.0 | 55 | 17500 |
| XCF-50 | 50 | 10.0 - 45.0 | 1120 | 110 | 2.0 | 75 | 22000 |
| XCF-70 | 70 | 13.0 - 50.0 | 1200 | 103 | 2.0 | 90 | 26200 |
*Hinweis: Die Parameter des Gleichstromtanks vom Typ KYF sind in der Regel mit denen des XCF-Tanks gleicher Spezifikation in Bezug auf Laufrad und Leistung abgestimmt, um einen reibungslosen Durchfluss zu gewährleisten. Die Leistung des Abstreifermotors beträgt in der Regel 1,1-1,5 kW, und das Gebläse ist ein externes Zusatzgerät, das entsprechend dem Gesamtfüllvolumen der Einheit separat ausgewählt werden muss, und der Luftdruck muss ≥ dem Wert des "Gebläseluftdrucks" des entsprechenden Modells sein. *Hauptanwendungsbereiche
Große Aufbereitungsanlagen für Nichteisenmetallerze: Schruppen und Kehren von Kupfer, Blei, Zink, Molybdän und anderen Mineralien.
Sortierung von Eisenmetallerzen: Flotation von Eisen- und Manganerz.
Sortierung von nichtmetallischen Erzen: Fluorit, Phosphorit, Pottasche, Schwerspat usw.
Flotation von Edelmetallerzen: Gewinnung von Gold- und Silbermineralien.
Wir bieten unseren Kunden eine umfassende Palette von Dienstleistungen rund um die Anlage:
Prozessdesign und Anlagenkonfiguration: Je nach Art Ihres Erzes und den Kapazitätsanforderungen bieten wir das optimale XCF- und KYF-Behälter-Dosierungsschema und Prozessdesign.
Installation und Inbetriebnahme: Erfahrene Ingenieure sind für die Installation und Inbetriebnahme vor Ort verantwortlich, um sicherzustellen, dass die Anlage die bestmögliche Leistung erzielt.
Bewertung und Optimierung von Energieeinsparungen: Wir bieten professionelle Energieverbrauchsanalysen an, um den Kunden bei der Maximierung von Energieeinsparungen zu helfen.
Ersatzteilversorgung: Langfristige Lieferung von Originallaufrad, Stator, Luftzerstäuber und anderen wichtigen Verschleißteilen, um einen langfristigen stabilen Betrieb der Anlage zu gewährleisten.
Die Flotationsanlage des Typs XCF-KYF steht für hohe Effizienz und Energieeinsparung in der heutigen Flotationstechnologie, und ihr cleveres Design kombiniert die Vorteile der beiden Behältertypen in einem, was den Kunden erhebliche Betriebs- und Kostenvorteile bringt. Die Wahl der XCF-KYF-Anlage ist eine kluge Entscheidung für den Bau einer modernen, intelligenten und kostengünstigen Aufbereitungsanlage.
